自動影像測量?jī)x

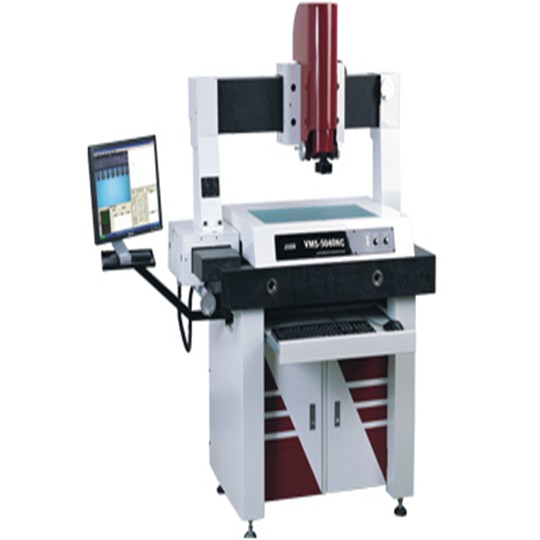

氣浮式大行程影像測量?jī)x
產品簡介
氣浮式系列大行程全自動影像測量?jī)x主要應用在PCB線路板、覆銅板、平板玻璃、液晶模組、刀模、絕緣材料等行業。
訂購熱線：
產品介紹
儀器特點：
該系列氣浮式大行程影像測量?jī)x采用龍門式結構(橋架式)運行性能穩定，且機構穩定不變形。X、Y、Z三軸均采用伺服電機、全采用雙重閉環運動控制、可保證電機在中、高速動動時的穩定性，和準確的定位功能，影像Z軸可自動對焦、配合自動變焦鏡頭，可實現自動變焦而不需倍率校正。
氣浮型影像測量?jī)x VMS-5030 VMS-6040
工作臺
金屬臺面尺寸 760×640 730×530
金屬臺面尺寸 760×640 730×530
玻璃臺面尺寸 550×350 650×450
運動行程 500×300 600×400
Z軸升降行程 200mm
工作距離 92mm
X、Y、Z數顯解析度 1μm
X、Y坐標示值誤差 ≤(3+L/200)μm
影像系統
攝影機： 日本原裝彩色1/2″CCD攝像機
變焦物鏡倍率： 0.7~4.5X 或自動變焦鏡頭
視頻總倍率： 30X~190X
物方視場： 10.6~1.6mm 表面光源與透射光源均用LED，48組可編程。
測量系統 QuickMeasuring測量軟件
