線束端子行業
新能源線束（2.5~30MM平方線）端子截面分析儀
所屬行業：新能源線束
線束大?。?.5~30MM平方線

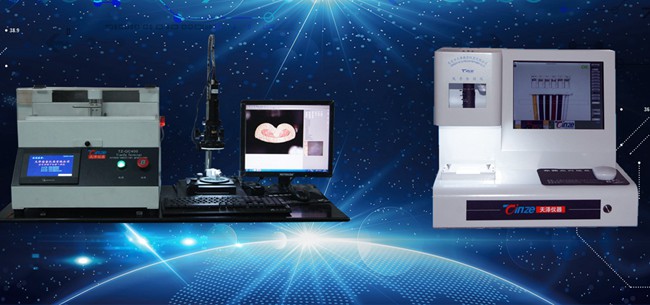

解決方案： 采用FDM-600(全自動型)

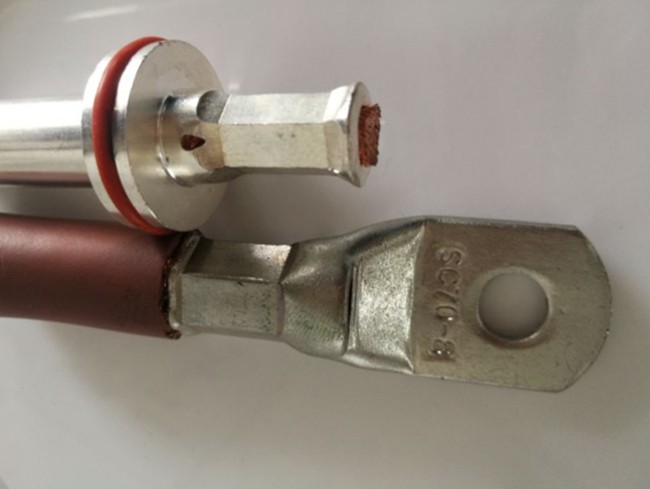

線束端子展示：

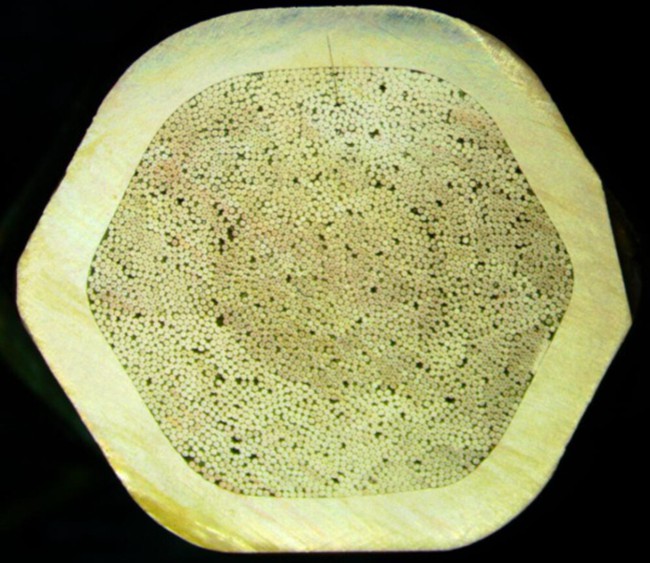

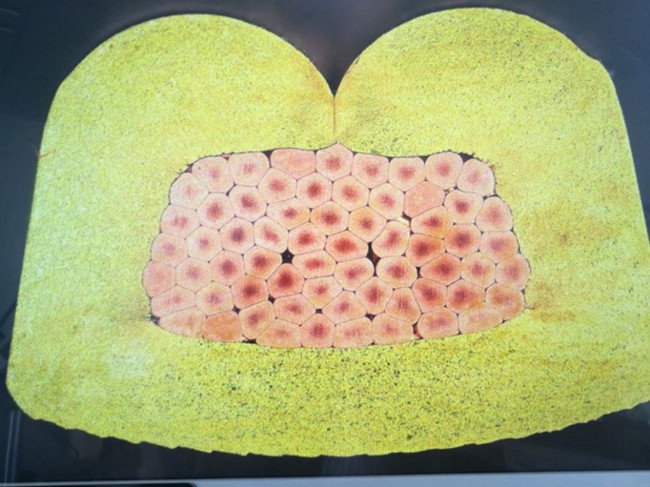

圖像效果展示：
本公司端子自動切割
2.4利用日本高性能的光學分析系統和端子線束截面分析專用軟件，可以方便測量端子壓接高度、寬度毛刺尺寸、壁厚、銅絲數量、壓縮比· 間隙比、壓接面積等計算
放大倍率45倍～最大260倍。超過AWG38極細的線也可以很清楚地表現出來。
2.5我司專利技術一鍵式導出報告
可以將測定的各種數據以及芯線的壓縮率等和鮮艷的斷面圖形一起輸送到word文檔中。
并根據國際線束行業標準軟件自動計算壓縮比 自動判別合格.
該進口系統擁有十幾項國際標準自動檢測項目（包含汽車業、家電業、電子業等各項權威技術指標），可以自動檢測端子各項數據是否合格，無需人工修改。
符合以下行業公司相關技術指標：
汽車及其配套行業：奔馳、寶馬、大眾、豐田、奇瑞、BYD、江淮、博世集團、大陸汽車（蕪湖）有限公司等
高鐵行業：中國株洲南車時代電氣、南車四方車輛有限公司、南車石家莊車輛有限公司、南車株洲電力機車研究所有限公司、南車成都機車車輛有限公司、南車洛陽機車有限公司、哈爾濱軌道交通裝備有限責任公司、天津機輛軌道交通裝備有限責任公司、永濟新時速電機電器有限責任公司、中國北車集團大連機車研究所有限公司、青島四方車輛研究所有限公司
家電及其配套行業：日本松下、夏普、韓國三星、臺灣緯創集團、友達光電、TCL 集團、小天鵝、四川長虹、深圳康佳電子、創維電子、美的電器、青島海爾、青島朗詩德電氣
IT行業：株式會社 タカミ技研、弘和電材社株式會社、千代田電子工業株式會社、日本JST（惠州）、惠州天域電子、摩菲儀器儀表（杭州）有限公司、美國愛特華德移動產品有限公司、大陸汽車（蕪湖）有限公司
技術參數
1.端子截面分析：日本進口無段式變焦光學系統
2.視頻總倍率：30~312X
3.電線的適用范圍：0.01㎡~50㎡
4.電源：AC100V~AC240V
5.成像系統：日本工業高清視頻系統 300萬
6.切割片規格：Φ110X0.5mm（德國進口、細膩耐用、其他公司采用國內沙粒度較粗、使用壽命短，切割后端子表面粗糙。）
7.研磨砂紙：1200#
8.標準夾具：0.01—50mm2
9.全自動精密一體式自動切割研磨設備（切割研磨采用德國進口電機，X軸及Y軸行程控制采用日本松下伺服電機。
10.控制系統：采用日本三菱PLC控制器
11.專業端子截面分析軟件含加密鎖及光盤
12.高精度基準尺:0.01/10mm
13.端子腐蝕：液體清洗（5S完成）
14.照明光源：全白可調LED照明裝置
15.外形尺寸：W500XD350XH350
